Cable Mini Figura 8 FTTX
Cable Mini Figura 8 FTTX - Cable Drop

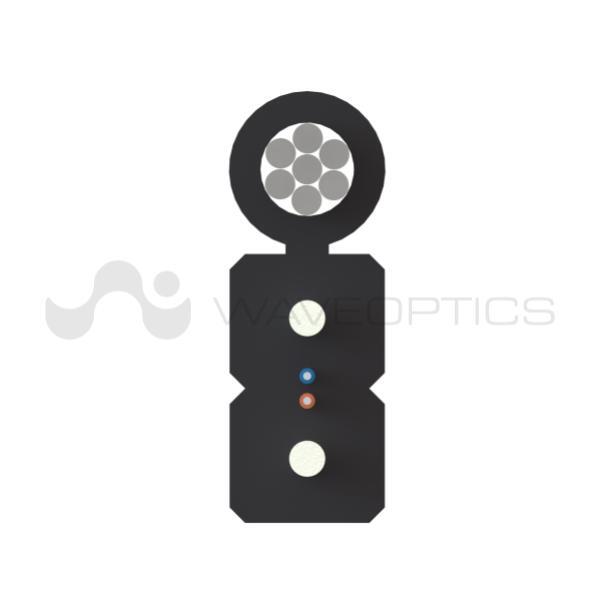

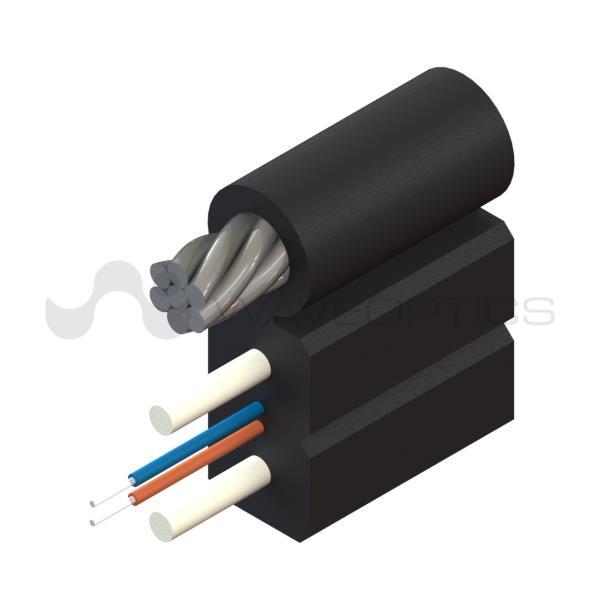

El cable Mini Figura 8 FTTXWAVEOPTICS® está diseñado para aplicaciones de instalación FTTH (Fibra Hasta el Hogar). Las fibras ópticas se posicionan en el centro del cable, protegidas por dos varillas de refuerzo FRP ubicadas en ambos lados, que brindan resistencia contra el aplastamiento y la tracción.
Cuenta con una cubierta LSZH (Low Smoke Zero Halogen), que presenta un excelente comportamiento ante el fuego: es ignífuga, retardante a la llama, con baja emisión de humos y libre de materiales halógenos, lo que la hace ideal para entornos donde la seguridad es prioritaria.
Su diseño plano permite un desforre sencillo y facilita los procesos de empalme, optimizando la instalación y el mantenimiento. Puede construirse con fibra insensible a la curvatura(bend-insensitive), lo que mejora el rendimiento en espacios reducidos o con rutas complejas.
Para instalaciones aéreas autosoportadas, el cable mini figura 8 fttx incorpora un mensajero de acero galvanizado compuesto por 7hilos de alambre de acero con un diámetro total de 1.2 mm, proporcionando soporte mecánico adicional.
Aplicaciones
📌Redes de acceso FTTH (Fibra hasta el hogar).
📌Instalaciones interiores y exteriores de planta externa o interna.
📌Instalaciones aéreas autosoportadas en tramos cortos.
📌Instalaciones en edificios con requerimientos de seguridad contra incendios.
Características Del Cable Mini Figura 8 FTTX
✅Diseño Mini Figura 8 con mensajero de acero galvanizado (7 hilos, Ø 1.2 mm).
✅Refuerzo con doble FRP para protección mecánica.
✅Cubierta LSZH: libre de halógenos, retardante a la llama y baja emisión de humo.
✅Diseño plano para facilitar el desforre y empalme.
✅Compatible con fibra insensible a la curvatura.
✅Ideal para instalación rápida y mantenimiento simplificado.
Normas
Cada cable WAVEOPTICS® cumple con los más altos estándares de calidad en la industria. Cada bobina incluye un certificado de cumplimiento con los resultados de las pruebas realizadas en nuestro laboratorio de calidad.
| Diseño | ||||||
|---|---|---|---|---|---|---|
| Fibras por tubo holgado | 1/2 | |||||
| Código de colores de fibra | 1 | 2 | 3 | 4 | ||
| Miembro dieléctrico de refuerzo | FRP / 0.5 mm | |||||
| Material de cubierta exterior | LSZH (UV color Negro) | |||||
| Mensajero / Diámetro | 7 hilos de alambre de acero - Diámetro total 1.2mm | |||||

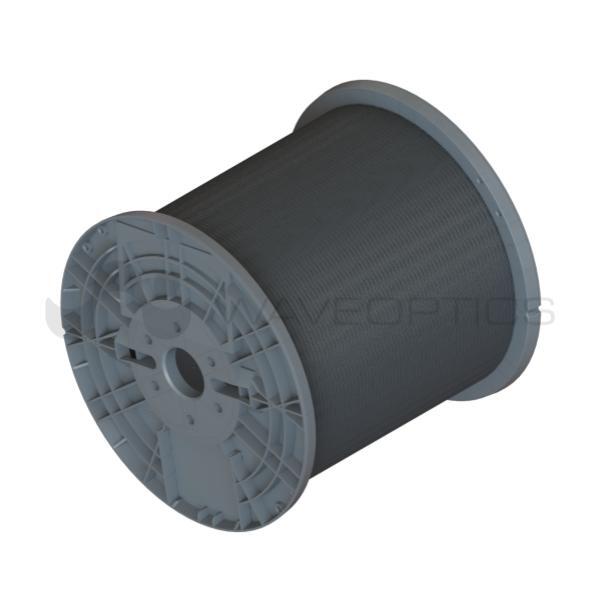

| Longitud de la bobina | 2000 m (≥ 5%) | |||||
| Rango de Temperatura | ||||||
| Operación | -30°C a + 60°C(-22°F a 140°F) | |||||
| Instalación | -5°C a + 60°C (14°F a 140°F) | |||||
| Almacenaje / Transporte | -30°C a + 60°C(-22°F a 140°F) | |||||
| Propiedades Mecánicas | ||||||
| Resistencia al Aplastamiento (Corto / Largo plazo) | 2200N/10cm / 1000N/10cm | |||||
| Mínimo radio de curvatura (Dinámico / Estático) | 30 x OD/ 15 x OD | |||||
| Vano máximo | 70 m | |||||
| SAG (%) | 1.5 | |||||
| Número de fibras | Peso (kg/km) (± 10%) | Resistencia a la tensión (N) corto plazo / largo plazo | Diámetro exterior (mm) (± 5%) | Diámetro de FRP (mm) |
|---|---|---|---|---|
| 001-002 | 19 | 400 / 800 | 5.2 x 2 | 0.5 |
| 004 | 23 |
